見えない応力を可視化する。　　　　　　　　　　　　　　　　　　　　　　ラマン分析で読み解くSi・SiC・GaNの応力測定

概要

残留応力などのひずみは、半導体のデバイス特性、動作に大きく影響を及ぼしデバイスの劣化原因ともなっています。

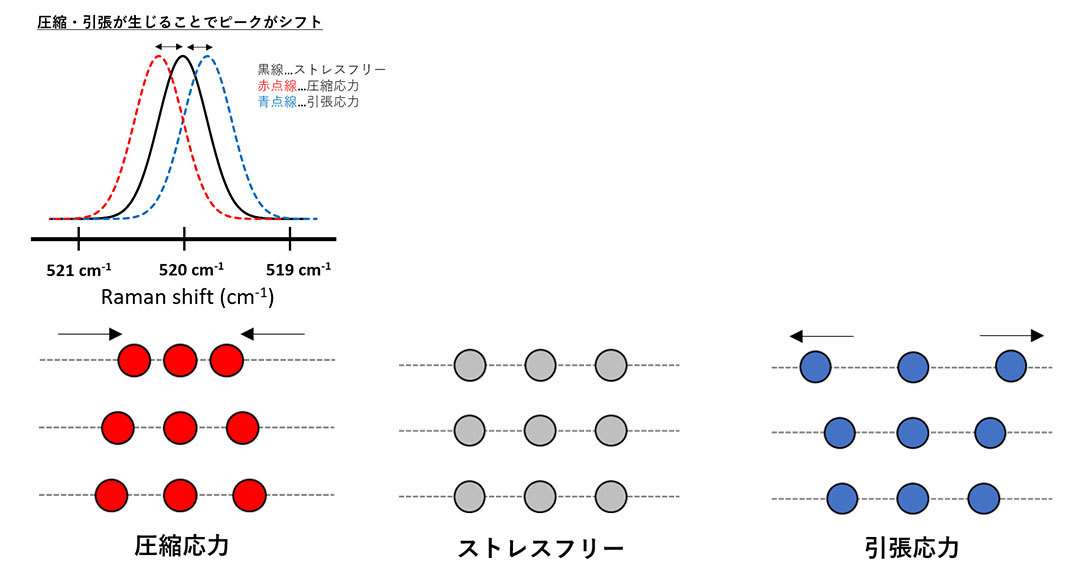

ラマン分光法では、応力の変化がスペクトルのピークシフト量で観測できるため半導体材料のひずみ、応力などの情報を取得できます。

測定事例　Si,SiC,GaNの応力評価

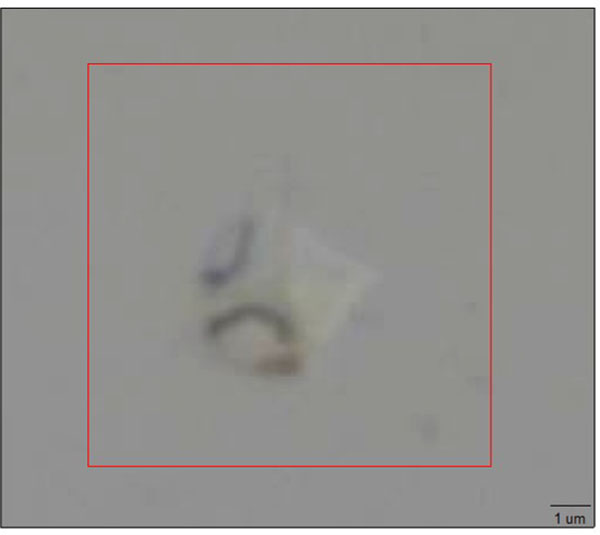

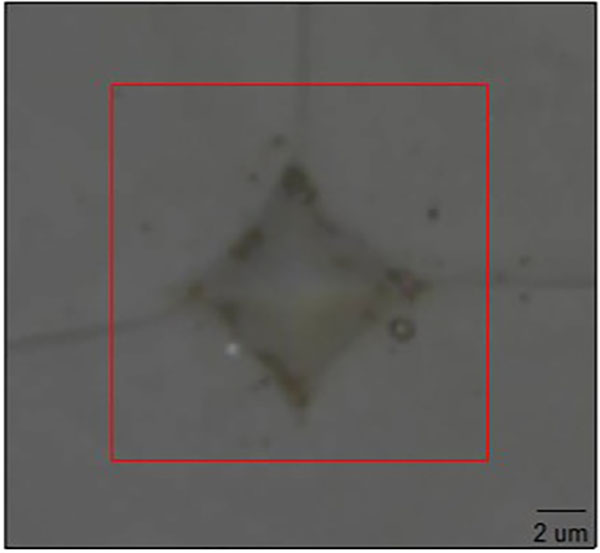

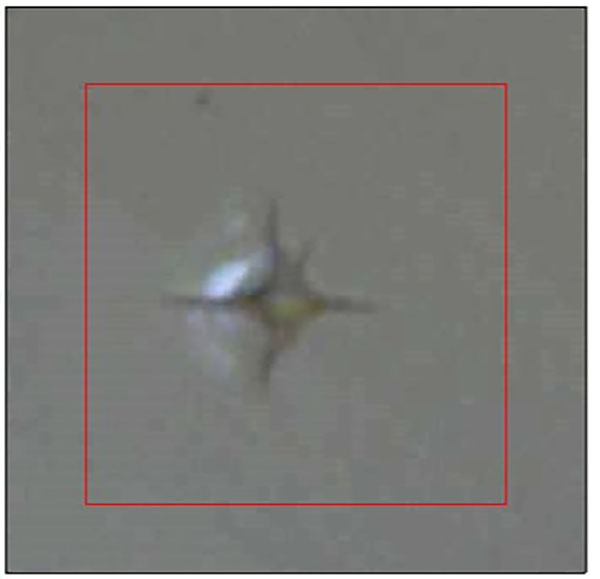

ビッカース硬度計を用いて、Si,SiC,GaNに圧痕を付与しました。
各材料のラマンスペクトルを取得し、応力測定に使用する波数を選択します。
(Siは520 cm-1付近、 SiCは775 cm-1 、GaNは566 cm-1付近のピークを選択して解析)

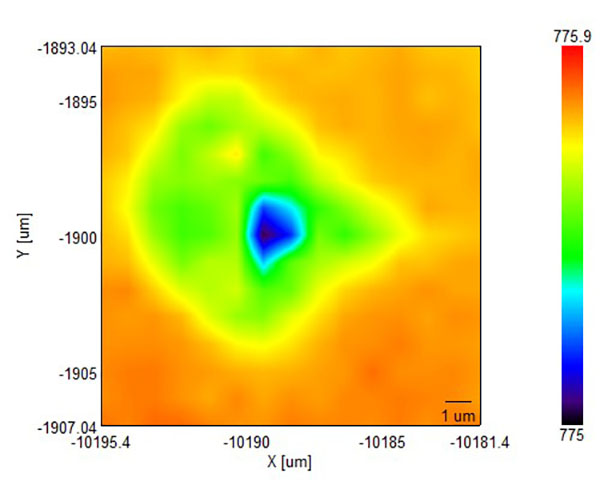

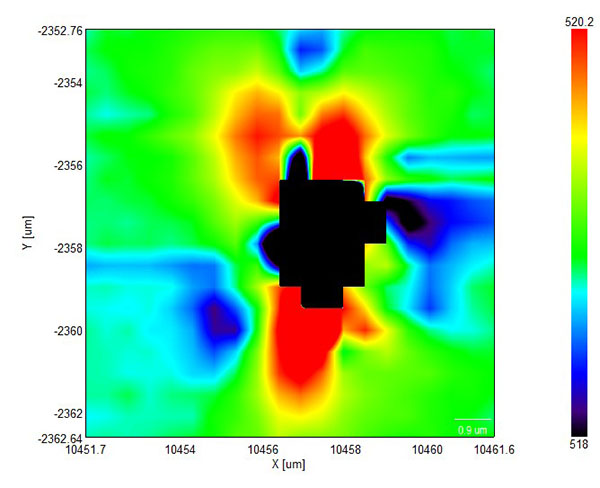

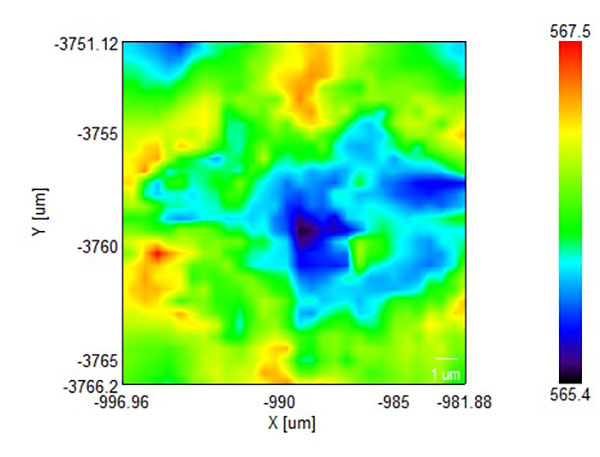

その後、圧痕付近をマッピング測定を行い、二次元マッピングを取得しました。
