GC-MS（ガスクロマトグラフと質量分析計）による成分分析
GC-MSとは
ガスをカラム中に通し、カラム内を通過する時間で分離するGC（ガスクロマトグラフ）に、試料の分子量を検出するMS（マススペクトロメトリー）を検出器として使用する装置です。
液体や固体試料からのガス化成分の分析に主に使用されます。
GC部
成分ごとにカラム内を流れる速さが異なることを利用して、分離を行います。
MS部
MS部で分離したガスをイオン化し、質量数ごとの強度比（マススペクトル）から同定を行います。
オートサンプラー（前処理装置）
液体試料を自動で導入し、気化させGC-MSに導入します。
溶媒に溶解する成分について分析可能。
繰り返し再現性に優れ、定量分析などで高い精度で分析が行えます。
シリンダー部で自動的に吸い上げるため、採取量の再現性が高く、定量時の誤差が少なくなります。
気化室温度は、200℃です。
【分析対象例】
・液体成分
・各種溶液の微量成分、添加剤成分
・固体などの溶媒抽出後の成分
・溶液中の成分濃度（基準物質が必要）
PY パイロライザー（前処理装置）
加熱炉（室温～1,000℃前後まで）で固体や液体試料を加熱し、発生した気体成分について分析が可能です。
樹脂の添加剤など、微量成分の違いなどを確認する際に使用します。
100～300℃前後で熱脱着反応、500～600℃前後で熱分解反応が発生します。両方を測定可能です。
【分析対象例】
・高分子化合物中の未反応物など熱脱着成分
・各種高分子成分
・樹脂中の添加剤成分
・難揮発性成分
注：サンプル量の少なさや、加熱状態の不安定さにより量的な再現性が低いため、定量分析には適しません。

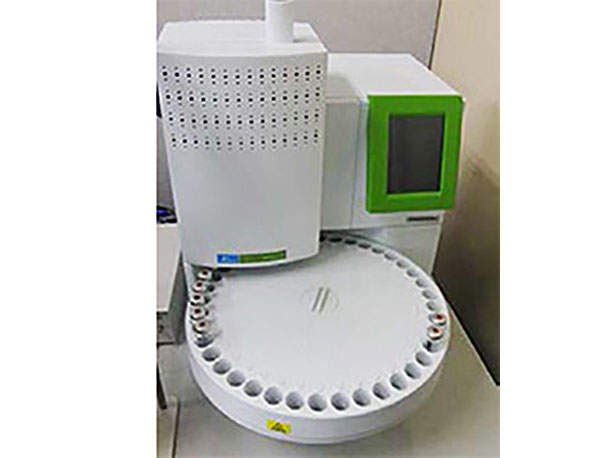

HS ヘッドスペースサンプラー（前処理装置）
容器内に試料を入れ、内部空気と共に気化成分の分析を行います。
液体や固体から発生した気体の分析が可能です。
試料から発生する低沸点物の分析に使用します。
室温から150℃前後まで加熱することができます。
試料台が回転することで自動測定が可能です。
水道水のVOC分析などに使用されています。
【分析対象例】
・匂い成分
・水道水,排水中の揮発成分
・残留溶媒
注：揮発性の高い成分のみが分析対象となります。
分析事例
シリコン樹脂中の残留シロキサン成分が揮発し、接点などに付着することで接点不良が発生する事例があります。
そこで、シリコン樹脂中のシロキサン成分の分析が必要になります。
シリコン樹脂を200℃で加熱し、揮発成分分析を実施。
右記のようなクロマトグラフが得られ、D3～D9までのシロキサンが確認されました。
下図は各ピークごとに得られるマススペクトルから成分を同定した例（成分はD6）です｡
また、ピーク強度から定量も可能です。
シロキサンの場合、D5あるいはD6換算により定量を行います。
