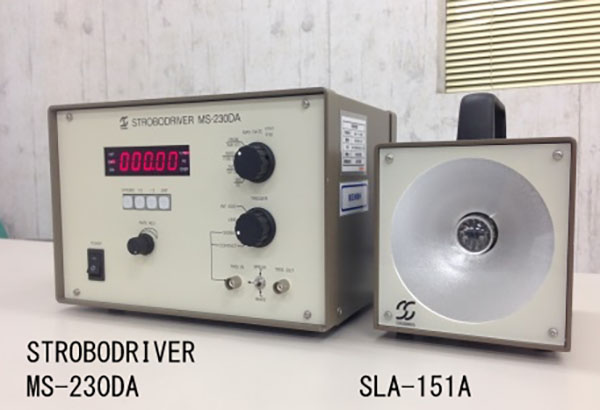

ストロボスコープを使用し、振動中のサンプルを可視化観察することができます

ストロボスコープを使用することにより、振動中の供試品の動きを可視化することができます。

正弦波振動試験時等、一定周期で繰り返し動作しているものに、一定間隔で発光するストロボを当てることにより、発光時のサンプル状態を強調して確認することができます。

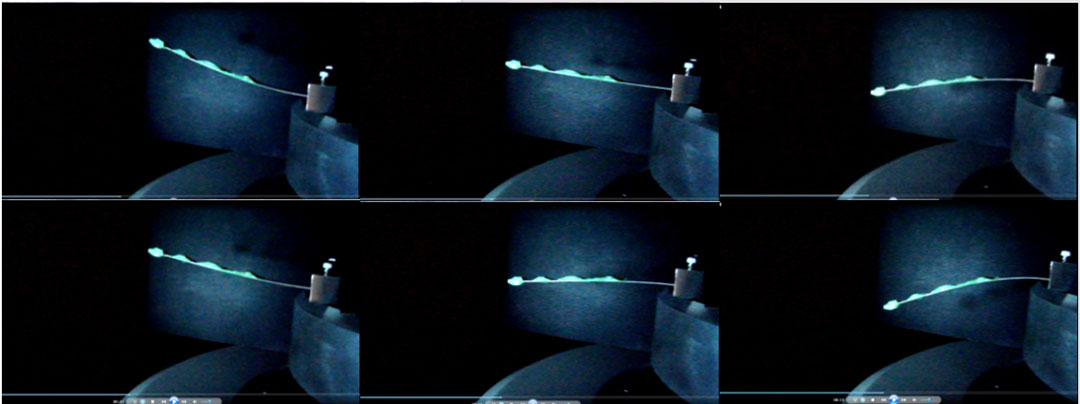

発光間隔を調整することにより、静止状態、スローモーション状態の形で観察することが可能です。
大掛かりな準備をすることなく、手軽にスローモーション状態の観察をすることが可能です。

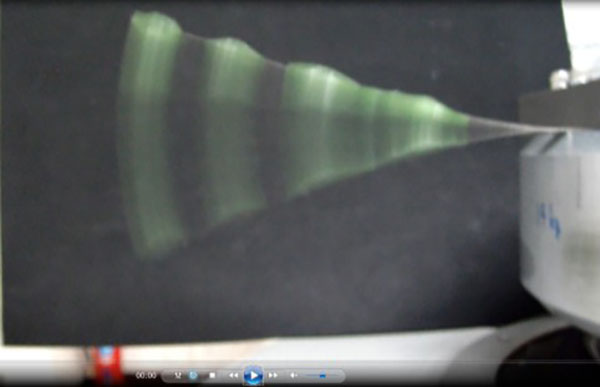

目視不可能な振動数で振動しているサンプルにおいても、静止状態・スローモーション状態を模擬できるため、共振時のサンプルの振動等を観察することが可能となります。以下の条件での観察事例を紹介いたします。

サンプル：30Hzの正弦波振動
ストロボ：29Hzで発光

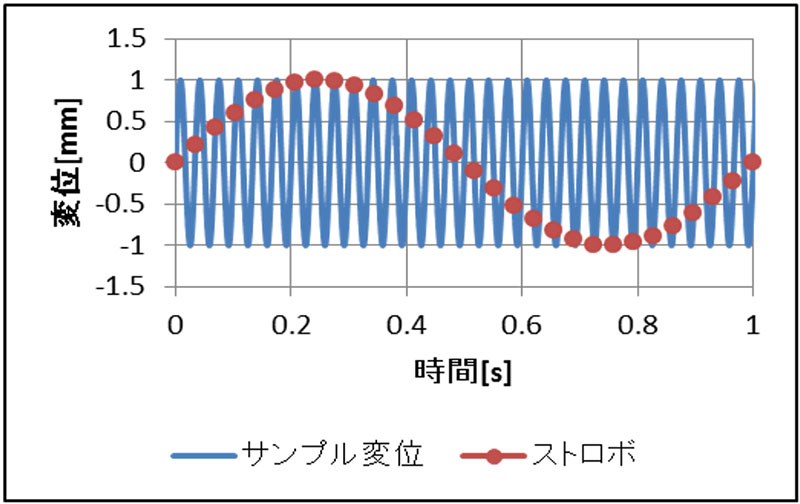

30Hzの正弦波振動と29Hzのストロボ発光時の振幅をプロットしたものが下図となります。
発光時の振幅に着目すると、1Hzの正弦波振動として観察できます。
